Konzentrische-Brennwert-Abgasanlage

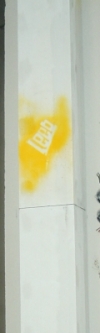

Leichtbauschornstein LeProTech

LAS-TGM.VA.KU 21527 - EN 14471

Technische Grundbeschreibung:

80/125/F 30
Das System LeProTech - Leichtbauschornstein ist nach dem allgemeinen bauaufsichtlichen Prüfzeugnis für das System mit den Nennweiten von
80 mm Ø/ 125 mm Ø und der Schachtgröße von 100x50 mm Innenmaß und 150x200 mm Außenmaß ausgelegt.

Die Abgasleitung ist allgemein bauaufsichtlich zugelassen unter
LAS-TGM.VA.KU 21527 - EN 14471 als Überdruck-Abgasleitung.

Der LeProTech-Schacht ist aus zementgebundenen Silikat-Platten und besitzt eine Feuerwiderstandsdauer von 30 Minuten Nr. P-PMA-E-07-010 vom 01.03.2007.
Der Ringspalt zwischen Abgasleitung und Schacht dient der Hinterlüftung und wird je nach Betriebsweise als Zuluft für die Verbrennung angesaugt und parallel zur Abgasrichtung abgeführt.

100/160/F 90
Das System LeProTech - Leichtbauschornstein ist nach dem allgemeinen bauaufsichtlichen Prüfzeugnis für das System mit den Nennweiten von
100 mm Ø/ 160 mm Ø und der Schachtgröße von 120x180 mm Innenmaß und 200x260 mm Außenmaß ausgelegt.

Die Abgasleitung ist allgemein bauaufsichtlich zugelassen unter
LAS-TGM.VA.KU 21527 - EN 14471 als Überdruck-Abgasleitung.

Der LeProTech-Schacht ist aus zementgebundenen Silikat-Platten und besitzt eine Feuerwiderstandsdauer von 90 Minuten Nr. P-PMA-E-07-010
vom 01.03.2007-07-18. vom 01.03.2007-07-18.Der Ringspalt zwischen Abgasleitung und Schacht dient der Hinterlüftung und wird je nach Betriebsweise als Zuluft für die Verbrennung angesaugt und parallel zur Abgasrichtung abgeführt.

Abmessungen
Der LeProTech-Leichtbauschornstein ist durch seine geringen Maße besonders flächensparend. Dies bewirkt insbesondere eine Steigerung der Wohnqualität.

Der Schacht läßt sich durch aufeinander abgestimmte Elemente einfach, sicher und schnell aufbauen. Durch Muffen und Dichtungen an den PP-Rohren gelingt eine besonders rasche Montage.

Einsatz
Der LeProTech-Leichtbauschornstein ist für unterschiedliche Gebäudetypen von geringer bis mittlerer Höhe bzw. bis zu einer Länge von ca. 30 Metern geeignet.
Ihr zuständiger Bezirksschornsteinfegermeister kann Ihnen weitere Informationen bezüglich länderspezifischer Abstimmungen geben.

Brennwert
Der LeProTech-Leichtbauschornstein lässt sich hervorragend mit öl- oder gasbetriebenen Wärmeerzeugern kombinieren. Zugelassen sind hierbei Abgastemperaturen bis 120°C. Die Abführung der Abgase ist sowohl mit Unter- als auch Überdruck möglich.
Das System ist für eine raumluftunabhängige Betriebsweise entworfen, dies erlaubt den Verzicht auf eigene Lüftungsöffnungen, Türschlitze oder Ähnliches. Durch die Erwärmung der Verbrennungsluft im Ansaugvorgang wird zudem die Kondensation verstärkt und dadurch der Wirkungsgrad enorm gesteigert.

Konzentrische Anlage im Modell als PDF-Format

Haben Sie Fragen oder wünschen Sie unsere Beratung, dann füllen sie unverbindlich das Kontaktformular aus, wir werden uns gerne mit Ihnen in Vebindung setzen.
